자기장 센서는 지질 탐사, 전력망 모니터링, 항공우주 공학 및 산업 자동화에 필수적인 도구입니다. 사용 가능한 다양한 감지 기술 중에서 광섬유- 기반 자기장 센서는 전자기 간섭에 대한 내성, 내부식성, 열악한 환경에서의 원격 모니터링 적합성 측면에서 두각을 나타냅니다.
특히 유망한 접근법 중 하나는 감지 매체로 자성유체(MHD) - 나노규모 자성 입자의 콜로이드 현탁액인 -를 사용합니다. 와 통합되면광섬유, MHD는 굴절률과 광투과 특성의 변화를 통해 섬유가 외부 자기장에 반응할 수 있도록 합니다. 이러한 조합은 다음과 같은 저널에서 출판한 리뷰에 기록된 바와 같이 점점 더 많은 연구 관심을 끌고 있습니다.광학 익스프레스그리고센서 및 액추에이터 B.
이 문서에서는 TDM(시분할 다중화) 기술을 기반으로 하는 이중-채널 테이퍼형 광섬유 자기장 감지 시스템에 대해 설명합니다. 기존 단일 지점 MHD 광섬유 센서와 비교하여 이 시스템의 작동 원리, 안정성 성능, 감도 데이터 및 실제 이점을 다룹니다.
TDM 이중-채널 테이퍼형 광섬유 자기장 감지 시스템이란 무엇입니까?
TDM 이중-채널 테이퍼형 광섬유 자기장 감지 시스템은 여러 지점에서 동시에 자기장 강도를 측정하기 위해 자성 유체로 코팅된 테이퍼형 광섬유 섹션(-)을 포함하는 두 개의 개별 광섬유 채널(-)을 사용하는 광학 감지 아키텍처입니다. 시스템은 위상-감응형 광학 시간 영역 반사계(ψ-OTDR)를 사용하여 각 채널을 통해 이동하는 펄스 광 신호를 생성, 수신 및 처리합니다.
핵심 혁신은 테이퍼형 광섬유 감지 장치와 TDM 기술을 결합하는 데 있습니다. 단일 위치만 측정하는 대신 TDM을 사용하면 시스템이 시간에 따라 신호를 분리하여 광섬유를 따라 다른 감지 지점의 신호를 구별할 수 있습니다. 이를 통해 단일 조사 장치를 통해 다중 지점 자기장 모니터링이 가능합니다-. 이는 기존 MHD 광섬유 센서에 일반적으로 부족한 기능입니다.
테이퍼드 섬유는 다음과 같은 부분을 의미합니다.단일-모드 광섬유가열하고 늘려서 직경을 줄인 것입니다. 이러한 테이퍼링은 유도광과 주변 MHD 재료 사이의 상호 작용을 증가시켜 센서가 자기장 변화에 더 잘 반응하도록 만듭니다.
기존 MHD 광섬유 자기 센서가 부족한 이유
기존 MHD- 기반 광섬유 자기장 센서는 일반적으로 테이퍼형 광섬유, MHD로 채워진 광결정 광섬유, 단일-모드-코어리스-단일{2}}모드 광섬유 및 장주기 광섬유 격자와 같은 구조에 의존합니다.- 이들 각각은 실험실 환경에서 실행 가능한 자기장 감도를 보여 주었지만 몇 가지 실질적인 한계를 공유합니다.

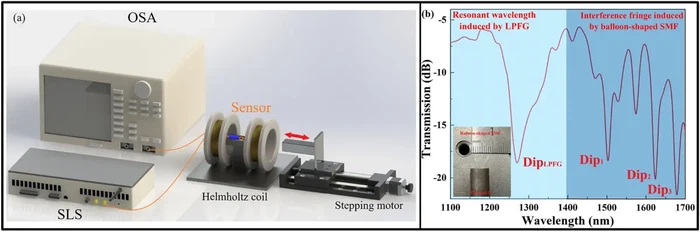

가장 일반적인 두 가지 복조 방법은 전력-기반 감지와 파장{1}}편이 감지입니다. 전력- 기반 센서는 전송된 광 전력의 변화를 측정하지만 판독값은 광원 출력의 변동에 직접적인 영향을 받습니다. 작은 전력 변동이라도 실제 자기장 신호와 분리하기 어려운 측정 오류가 발생할 수 있습니다. 파장-편이 센서는 스펙트럼 변화를 추적하여 이 문제를 피하지만 비용이 많이 들고 부피가 크며 현장 배포에 비실용적인 광학 스펙트럼 분석기- 장비에 의존합니다.
복조 문제 외에도 대부분의 기존 MHD 광섬유 센서는 단일 지점 측정용으로만 설계되었습니다.{0}} 여러 위치를 모니터링하려면 각 지점에 대한 전체 심문 시스템을 복제해야 하므로 비용과 복잡성이 증가합니다. 다음과 같은 애플리케이션의 경우송전선로모니터링 또는 대규모 산업 검사-, 단일 지점 기능은 심각한 병목 현상을 일으킵니다.
듀얼-채널 TDM 감지 시스템 작동 방식

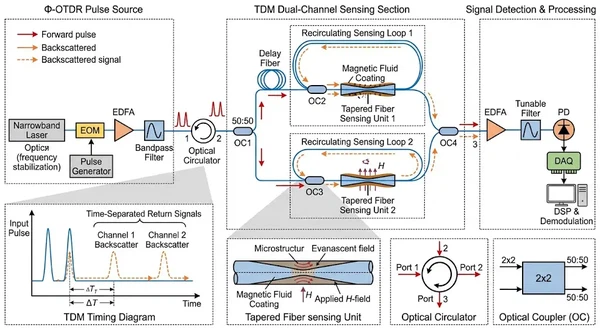

시스템 아키텍처는 짧은 광 펄스를 생성하고 반환 신호를 처리하는 Φ-OTDR 장치로 시작됩니다. 신호 수신에 대한 높은 초기 펄스 에너지의 영향을 줄이기 위해 지연 광섬유가 Φ-OTDR의 출력에 연결됩니다.
그런 다음 펄스형 광은 광을 특정 방향 -으로 라우팅하는 광학 구성요소인 순환기({0}})로 들어가고 첫 번째 광 커플러(OC1)로 향합니다. OC1에서 빛은 의도적으로 비대칭 비율로 두 개의 경로로 분할됩니다. 1%는 감지 채널 1(OC1 및 OC2로 구성)로 이동하고 99%는 계속해서 채널 2(OC3 및 OC4로 구성) 감지로 이동합니다.
각 감지 채널에서 펄스광은 감지 장치(SU)를 통과하여 MHD- 코팅된 테이퍼형 광섬유와 상호 작용합니다. SU를 통과한 후 빛은 루프의 두 번째 커플러에 도달합니다. 여기서 빛의 99%는 채널 내에서 재순환되고, 1%는 순환기를 통해 Φ-OTDR 방향으로 되돌아갑니다. 이러한 재순환을 통해 펄스가 감지 장치를 여러 번 통과할 수 있으며 각 통과 시 측정 가능한 감쇠가 누적됩니다.
Φ-OTDR은 두 채널 모두에서 반환된 신호를 기록합니다. 두 채널의 광학 경로 길이가 다르기 때문에 반환 신호가 서로 다른 시간에 도착합니다. - 이것이 TDM 원리의 핵심입니다. 반환된 펄스의 감쇠 기울기를 분석함으로써 시스템은 분광계나 파장{4}}추적 기기 없이도 각 감지 지점에서 자기장 강도를 계산합니다.
이 접근 방식은 절대 전력 수준이 아닌 광 전력 감쇠율의 변화를 감지합니다. 결과적으로 측정은 본질적으로 광원 전력 변동에 덜 민감합니다. - 이는 기존 전력- 기반 MHD 센서에 비해 의미 있는 개선입니다.
안정성 및 감도 테스트 결과
제로 자기장에서의 안정성
기본 안정성을 평가하기 위해 시스템은 비자기장-환경에서 30번 테스트되었습니다. 레이저 소스의 평균 출력 광 출력은 1.21mW였으며 표준 편차는 0.0516mW(평균의 약 4.26%)였습니다. 이러한 소스-레벨 변화에도 불구하고 두 채널에서 측정된 감쇠 기울기는 매우 일관되게 유지되었습니다.
- 채널 1:평균 감쇠 기울기 −11.57dB/km, 표준 편차 0.109dB/km(평균의 0.942%)
- 채널 2:평균 감쇠 기울기 −18.117dB/km, 표준 편차 0.124dB/km(평균의 0.684%)
광원 전력이 변동하는 경우에도 감쇠 기울기가 안정적으로 유지된다는 사실은 절대 전력 -이 아닌 감쇠율을 기반으로 하는 시스템의 측정 접근 방식 -이 소스-레벨 노이즈에서 판독값을 효과적으로 분리한다는 것을 확인시켜 줍니다.
일정한 자기장 하에서의 안정성
두 번째 테스트 세트에서는 두 채널 모두 5mT의 일정한 자기장에 노출되었습니다. 과도한 반복 측정:
- 채널 1:평균 감쇠 기울기 −14.85dB/km, 표준 편차 0.131dB/km(평균의 0.882%)
- 채널 2:평균 감쇠 기울기 −30.94dB/km, 표준 편차 0.315dB/km(평균의 1.02%)
두 채널 모두 해당 평균에 비해 1.1% 미만의 변동을 나타냈는데, 이는 시스템이 활성 자기장 조건에서 반복 가능한 결과를 생성함을 나타냅니다.
자기장 감도
감도 측정 결과는 다음과 같습니다.
- 채널 1:3~14mT의 전계 강도 범위에서 −1.09dB/(km·mT)
- 채널 2:2~7mT의 전계 강도 범위에서 −3.466dB/(km·mT)
채널 2는 채널 1의 약 3배에 달하는 감도를 보여줍니다. 이러한 차이는 비대칭 커플러 설계로 인해 발생합니다. - 채널 2는 입력 광의 99%를 수신하므로 패스당 감지 장치와의 상호 작용이 더 강력해집니다. 단점은-채널 2가 더 좁은 측정 범위(2~7mT 대. 3~14mT)에서 작동한다는 것입니다. 이는 일반적인 감도-대-범위 균형을 반영합니다.광섬유 감지시스템.
기존 자기장 센서에 비해 장점
기존의 단일 지점 MHD 광섬유 자기장 센서와 비교하여 이 TDM 이중{1}}채널 시스템은 다음과 같은 몇 가지 구체적인 개선 사항을 제공합니다.
- 다중-점 측정 기능:TDM은 단일 ψ-OTDR 장치를 사용하여 여러 위치에서 동시 모니터링을 가능하게 하므로 각 측정 지점에서 별도의 심문 시스템이 필요하지 않습니다.
- 광원 변동에 대한 민감도 감소:절대 광 출력이 아닌 감쇠 기울기를 측정함으로써 시스템은 광원 불안정성(- 잘 알려진-전력 약점- 기반 MHD 센서)으로 인한 오류를 최소화합니다.
- 분광계가 필요하지 않습니다.파장-편이 센서와 달리 이 시스템은 광학 스펙트럼 분석기에 의존하지 않으므로 장비 비용과 물리적 설치 공간이 모두 줄어듭니다.
- 간단한 제작:테이퍼형 광섬유 센서는 표준 열-및-인장 공정을 통해 생산되므로 광결정 광섬유 또는 특수 격자 구조에 비해 제조가 상대적으로 간단합니다.
- 원격 모니터링 호환성:시스템은 표준을 통해{0}}장거리 신호 전송을 지원합니다.광케이블인프라를 갖추고 있어 원격 현장 배포에 적합합니다.
원격 다중-자기장 모니터링을 위한 애플리케이션 시나리오
다중 지점 감지, 전자기 간섭 내성 및 원격 모니터링 기능이 결합되어 이 시스템은 여러 가지 실제 응용 분야와 관련이 있습니다.

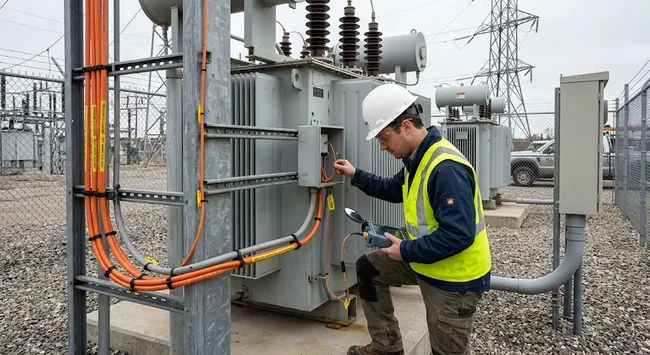

송전 인프라:고전압 송전선로를 따라 자기장 분포를 모니터링하면 전류 누출, 장비 성능 저하 또는 외부 간섭과 관련된 이상 현상을 감지하는 데 도움이 됩니다.{0} 시스템의 작동 능력긴 섬유가 달린다이 맥락에서 특히 가치가 있습니다.
산업 기계 모니터링:대형 모터, 발전기 및 변압기는 작동 상태와 상관관계가 있는 자기장을 생성합니다. 다중-광섬유 감지를 사용하면 측정 환경에 전도성 물질을 도입하지 않고도 지속적인 모니터링이 가능합니다.
과학 연구 장비:입자 물리학 실험이나 재료 연구와 같이 정밀하고 간섭이 없는 -자기장 매핑이 필요한 실험실 환경에서 - - 섬유- 기반 감지는 기존 전자 센서가 유발할 수 있는 전자기 오염을 방지합니다.
해저 및 지하 모니터링:직접적인 접근이 제한된 환경에서는 광섬유 센서의 내식성과{0}}장거리 기능이 전자 대안에 비해 실질적인 이점을 제공합니다. 이는 다음의 광섬유 감지 애플리케이션과 일치합니다.지하 케이블모니터링 및 해저 인프라 검사.
현재의 한계와 미래의 방향
시스템은 유망한 성능을 보여주지만 실제 배포를 고려할 때 몇 가지 제한 사항에 유의해야 합니다.
측정 범위는 자성유체의 포화 특성에 따라 제한됩니다. 채널 1은 3~14mT 내에서 작동하고 채널 2는 2~7mT 내에서 작동합니다. - 중간- 현장 환경에는 적합하지만 수십 밀리테슬라를 초과하는 높은- 현장 산업용 애플리케이션에는 부족합니다.
자성유체의 온도 민감도는 이용 가능한 데이터에서 완전히 특성화되지 않았습니다. MHD 굴절률은 온도-에 따라 달라지므로 실제-배포에는 온도 보상이나 제어된 열 환경이 필요합니다.
시스템은 현재 2개의-채널 작동을 보여줍니다. 더 많은 수의 감지 지점으로 확장하려면 광 전력 예산이 더 많은 채널에 분산되므로 신호{2}}대-잡음 비율을 신중하게 관리해야 합니다.
향후 최적화에서는 개선된 자성유체 공식을 통해 측정 범위를 확장하고, 고급 TDM 또는 파장 분할 다중화(WDM) 하이브리드 방식을 통해 채널 수를 늘리며, 실외 배치를 위한 온도 보상 메커니즘을 통합하는 데 중점을 둘 수 있습니다.
자주 묻는 질문
자기장 감지에서 TDM의 역할은 무엇입니까?
TDM(시분할 다중화)을 사용하면 단일 질의 장치가 반환 신호를 시간에 따라 분리하여 여러 감지 지점의 신호를 구별할 수 있습니다. 이 시스템에서 TDM은 각 지점마다 별도의 장비가 필요 없이 두 개 이상의 위치에서 동시 자기장 측정을 가능하게 합니다.
이 시스템에서 Φ-OTDR이 사용되는 이유는 무엇입니까?
위상-감응형 광 시간 영역 반사계(ψ-OTDR)는 정확한 시간에 맞춰진 광 펄스를 생성하고 높은 시간 해상도로 반환된 신호를 분석합니다. 따라서 각 반환 신호의 출처를 식별하는 것은 정확한 비행 시간-측정에 따라 달라지는-TDM-기반 분산 감지에 매우 적합합니다. OTDR 원칙에 대한 자세한 내용은 다음을 참조하세요.OTDR 테스트 원칙 가이드.
두 감지 채널의 감도 범위는 무엇입니까?
채널 1은 3~14mT의 필드 범위에서 −1.09dB/(km·mT)의 감도를 달성합니다. 채널 2는 2~7mT에서 −3.466dB/(km·mT)를 달성합니다. 채널 2의 더 높은 감도는 입력 광 전력의 더 많은 부분(99% vs. 1%)을 수신함으로써 발생하며, 이는 신호{13}}대-잡음 비율을 높이지만 사용 가능한 측정 범위를 좁힙니다.
이 시스템은 광원 변동의 영향을 어떻게 줄입니까?
절대 광 출력(소스가 변동할 때 변경됨)을 측정하는 대신 시스템은 감지 채널을 따라 광 감쇠율을 측정합니다. 이 감쇠 기울기는 전체 전력 레벨이 아닌 단위 길이당 상대적인 변화를 반영하기 때문에 소스 전력이 변하는 경우에도 안정적으로 유지됩니다. 안정성 테스트에서는 소스 전력의 4.26% 변동에도 불구하고 감쇠 기울기의 변동이 1.1% 미만임을 확인했습니다.
이 시스템을 수중 자기장 모니터링에 사용할 수 있습니까?
원칙적으로 그렇습니다. 광섬유 센서는 본질적으로 전자기 간섭에 면역이고 부식에 강하므로 해저 환경에 적합합니다. 그러나 자성유체 코팅 및 광섬유 연결은 적절한 환경 보호가 필요합니다.수중 배치.
자성유체(MHD)란 무엇이며 왜 광섬유와 함께 사용되나요?
자성유체(자성유체 또는 MHD라고도 함)는 운반 액체에 있는 나노규모 자성 입자의 콜로이드 현탁액입니다. 외부 자기장이 가해지면 유체의 굴절률이 변경됩니다. MHD로 광섬유를 코팅하거나 둘러싸면 광섬유의 빛 전달 특성이 주변 자기장에 민감해지며 측정 지점에 전자 부품 없이도 광학 자기장 감지가 가능해집니다.
