슬롯형 코어 광섬유 케이블은 홈형 코어 구조를 사용하여 개별 광섬유, 광섬유 번들 또는 리본을 구성하고 보호합니다. 별도의 느슨한 튜브 내부에 섬유를 배치하는 대신, 섬유는 일반적으로 금속 또는 비금속 중앙 강도 부재를 통합하는 원통형 코어 주위에 형성된 슬롯에 배치됩니다. 이 구조는 케이블 설계가 설치 조건과 일치할 때 덕트, 터널, 직접{3}}매설 및 고용량-파이버-네트워크 애플리케이션에 견고한 기계 패키지를 제공할 수 있습니다.

슬롯-핵심 개념은 다음에서 인식됩니다.덕트 및 터널 광섬유 케이블용 ITU{0}}T L.100그리고직접 매설된 광섬유 케이블용 ITU-T L.101. 둘 다 일반적으로 중앙 강도 부재가 있는 원통형 코어의 나선형 또는 역-진동(SZ) 슬롯에 위치한 광섬유 또는 광섬유 리본을 설명합니다.


슬롯형 코어 광섬유 케이블이란 무엇입니까?

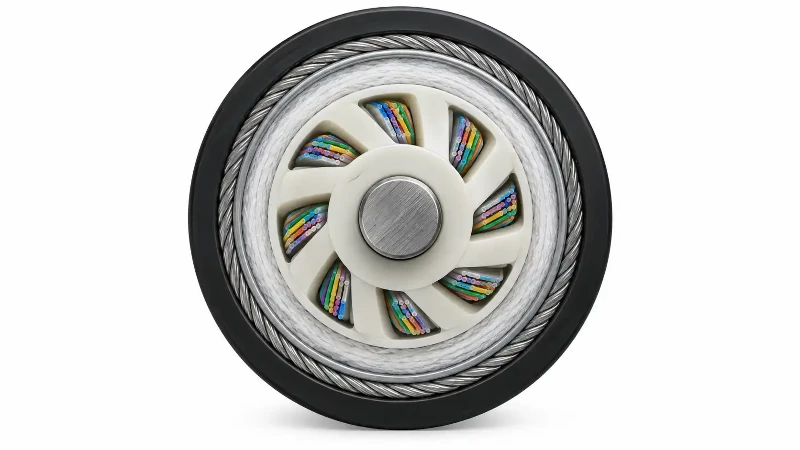

슬롯-코어 케이블에서 코어는 일반적으로 적합한 폴리머 재료로 생산되며 세로 방향으로 진행되는 나선형 또는 SZ 슬롯으로 형성됩니다. 광섬유, 광섬유 다발 또는 리본이 이 슬롯에 배치됩니다. 그루브 형상은 섬유를 정의된 위치에 유지하는 동시에 케이블 내부의 섬유 초과 길이와 작은 상대적 움직임을 제어할 수 있는 공간을 제공하는 데 도움이 됩니다.

와는 달리느슨한 튜브 광섬유 케이블, 섬유는 개별 버퍼 튜브에 의해 기본적으로 보호되지 않습니다. 대신에 슬롯형 코어 자체가 케이블 내부 기계 구조의 주요 부분이 됩니다. 적용 분야에 따라 전체 케이블에는 방수-재료, 강도 요소, 테이프, 갑옷 및 하나 이상의 외부 피복이 포함될 수도 있습니다.

리본- 기반 디자인의 경우 슬롯은 여러 개의 섬유 리본을 수용할 수 있고 컴팩트한 다{1}}구성을 지원할 수 있습니다. 대표적인 제품 예시는리본 슬롯-코어 케이블.

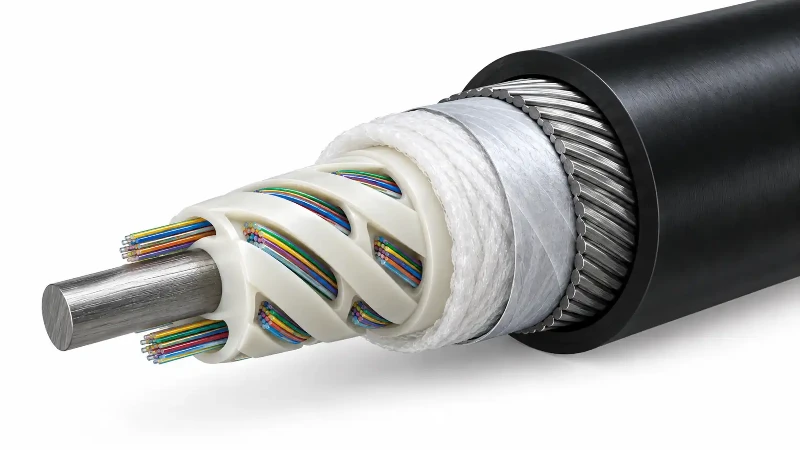

슬롯형 코어 케이블의 구성 방법

• 중앙 강도 멤버:일반적으로 금속 또는 비금속으로 되어 있어 케이블이 인장 하중을 견디고 구조적 안정성을 유지하는 데 도움이 됩니다.
• 슬롯형 폴리머 코어:나선형 또는 SZ 슬롯으로 형성된 원통형 코어. 정확한 재질, 치수 및 슬롯 형상은 케이블 설계에 따라 다릅니다.
• 광섬유 또는 리본:별도의 느슨한 튜브 내부가 아닌 슬롯에 직접 배치됩니다.
• 수분-차단 물질:실, 테이프, 화합물 또는 기타 재료를 사용하여 물의 세로 이동을 제한할 수 있습니다.
• 보호층:외장, 갑옷 및 기타 보호 요소는 덕트, 터널, 직접 매설 또는 기타 설치 요구 사항에 따라 선택됩니다.

모든 슬롯형 코어 케이블에 아머를 사용해야 하는 것은 아닙니다.- 파쇄 저항, 인장 성능, 케이블 직경 및 환경 보호는 슬롯형 코어에만 의존하는 것이 아니라 전체 케이블 구조에 따라 달라집니다.

슬롯형 코어 광섬유 케이블의 주요 장점

1. 외부 압력에 대한 기계적 보호

슬롯 내부에 광섬유를 배치하는 한 가지 이유는 외부 압력이 광섬유에 직접 전달되는 것을 줄이기 위해서입니다. ITU-T L.100과 L.101은 모두 이 맥락에서 슬롯형{4}}코어 배열을 설명합니다. 실제 케이블 설계에서 슬롯형 코어는 외장, 사용되는 외장, 케이블 치수 및 기타 구조 요소와 함께 작동하여 필요한 압착 성능을 달성합니다.

이로 인해 슬롯형{0}}코어 구조는 다음과 같이 기계적 부하를 주의 깊게 제어해야 하는 설치와 관련이 있습니다.덕트 광섬유 케이블그리고 지하 케이블 디자인.

2. 제어된 섬유 초과 길이 및 온도 동작

슬롯형-코어 형상은 섬유 초과 길이를 제어하여 유지하도록 설계할 수 있습니다. 이는 케이블이 팽창, 수축, 구부러지거나 인장 하중을 겪을 때 섬유와 주변 케이블 구조 사이의 상대적인 움직임을 제한합니다. 설계 목표는 섬유 변형과 마이크로벤딩을 허용 가능한 한도 내로 유지하는 것입니다.

실제 온도 성능은 테스트를 통해 특정 케이블에 대해 검증되어야 합니다. 온도 범위, 사이클 조건, 감쇠 변화 및 허용 기준은 케이블 카테고리 단독이 아닌 해당 사양 또는 제품 테스트 보고서에서 나와야 합니다. 검증 방법에 대한 더 넓은 개요는 다음을 참조하세요.광섬유 케이블 테스트.

3. 고섬유질-가능성

최신 리본-기반 슬롯형-코어 설계는 상대적으로 작은 케이블 단면적 내에서 많은 섬유 수를 달성할 수 있습니다.{2}} 밀도 이점은 유연하거나 말 수 있는 리본 기술, 최적화된 슬롯 형상 및 더 작은-직경의 섬유가 함께 사용될 때 특히 중요합니다.

그러나 높은 섬유 밀도가 모든 슬롯-코어 케이블의 자동 속성으로 취급되어서는 안 됩니다. 섬유 직경, 리본 형식, 슬롯 치수, 초과 섬유 길이, 외장 및 외피 디자인은 모두 최종 케이블 직경에 영향을 미칩니다. 대량-대량-융합 아키텍처가 필요한 경우에는 더 넓은 범위의리본 광섬유 케이블디자인도 고려해야합니다.

4. 통합된 물-차단 옵션

물-차단 원사, 테이프, 컴파운드 또는 기타 재료를 슬롯이나 주변 케이블 레이어에 통합할 수 있습니다. 목표는 세로 방향으로 물이 침투하는 것을 제한하고 케이블 코어를 따라 습기가 이동하는 것을 방지하는 것입니다. 케이블 사양 및 설치 환경에 따라 정확한 방수- 차단 시스템을 선택하고 테스트해야 합니다.

제한사항 및 엔지니어링 상충관계-

슬롯-코어 케이블이 모든 광 네트워크에 자동으로 최선의 선택은 아닙니다. 그 가치는 광섬유 수, 설치 방법, 기계적 요구 사항, 액세스 전략, 접합 방법, 제조 능력 및 총 프로젝트 비용에 따라 달라집니다.

• 더욱 전문화된 제조:슬롯 형상, 섬유 초과 길이 및 코어 치수 안정성을 유지하려면 통제된 생산 공정이 필요합니다.
• 제품 비용이 더 높을 수 있습니다.실제 조달 비용은 사양과 수량에 따라 다르지만 일부 -갯수가 많거나 보호 수준이 높은 슬롯형{1}}코어 설계는 단순한 느슨한-튜브 구성보다 비용이 더 많이 들 수 있습니다.
• 접근 및 준비는 느슨한-튜브 케이블과 다릅니다.기술자는 슬롯의 섬유 손상을 방지하기 위해 올바른 스트리핑 도구와 절차가 필요합니다.
• 성능은 디자인에 따라 다릅니다.-압착, 인장, 온도, 수분-차단, 굽힘 성능은 실제 제품 사양과 비교하여 확인해야 합니다.

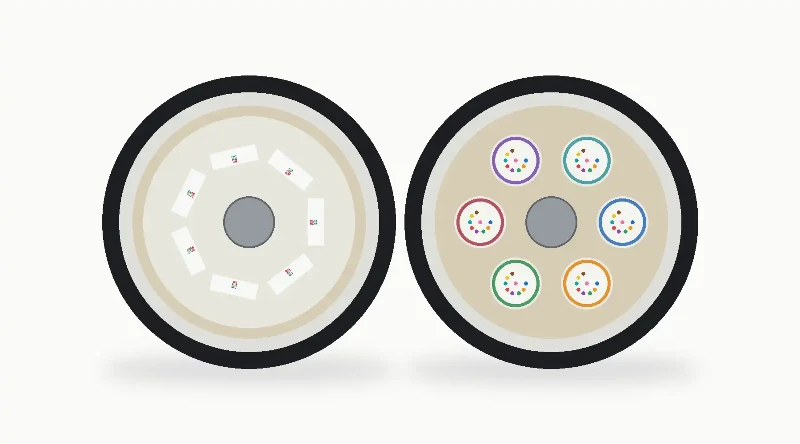

슬롯형 코어 케이블과 느슨한 튜브 케이블 비교

실제로 선택은 주장된 단일 이점보다는 프로젝트 사양을 기반으로 이루어져야 합니다. 네트워크 설계자는 섬유 수, 필요한 케이블 직경, 압착 및 인장 등급, 작동 온도, 물 침투 요구 사항, 접합 작업 흐름, 중간{1}}간 액세스 요구 사항, 설치 방법 및 수명 주기 비용을 비교해야 합니다.

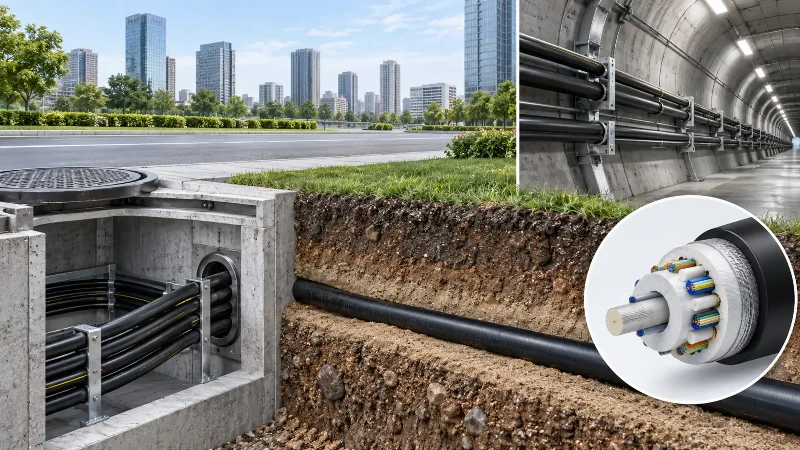

일반적인 응용 분야

백본 및 메트로폴리탄 네트워크

슬롯형{0}}코어 케이블은 기계적 보호, 안정적인 광섬유 관리 또는 많은 수의 리본 구성이 중요한-대용량 백본 및 대도시 전송 네트워크에 사용할 수 있습니다. 이는 덕트 공간이 제한되어 있고 선택한 케이블이 사용 가능한 경로 내에서 필요한 섬유 수를 제공할 수 있는 경우 특히 관련이 있습니다.

덕트 및 터널 설치

ITU-T L.100은 덕트 및 터널 적용 분야에서 당김 방식으로 설치된 광섬유 케이블을 다루며, 인정된 케이블 요소 중 하나로 슬롯형 코어를 포함합니다. 이러한 프로젝트의 경우 케이블 선택 시 당김 장력, 굽힘 반경, 압착 하중, 물 침투 및 터널-별 설치 조건을 고려해야 합니다.

직접-매설 네트워크

ITU{0}}T L.101에는 직접 매설된 광섬유 케이블을 위한 슬롯형{2}}코어 구조도 포함되어 있습니다. 직접 매설하면 덕트 보호 없이 케이블이 토양 압력과 기타 기계적, 환경적 부하에 노출되므로 전체 케이블 구조는 현장 조건에 맞게 설계되고 인증되어야 합니다. 관련 배포 옵션은 다음을 참조하세요.광섬유 케이블을 직접-매설.

설치 및 취급 고려 사항

• 케이블 디자인에 적합한 피복 제거 및 개봉 도구를 사용하고 절단 깊이를 신중하게 제어하십시오.
• 슬롯 벽을 위험 없이 깊게 절단할 수 있다고 가정하지 마십시오. 섬유는 개구부 근처에 있을 수 있습니다.
• 설치 및 접합 시 제조업체가 지정한 최소 굽힘 반경을 따르십시오.
• 케이블의 정격 한계 내에서 설치 당김 장력을 유지하십시오.
• 직접-매설 또는 고하중-하중 프로젝트의 경우 설치 전에 압착, 충격, 물 침투, 온도 및 인장 요구 사항을 확인하세요.
• 리본 디자인의 경우 현장 준비 전에 의도한 리본 식별 및 대량{0}}융착 접합 절차를 확인하세요.

슬롯형 코어 케이블은 언제 선택해야 합니까?

슬롯형-코어 광섬유 케이블은 프로젝트에 많은 광섬유 수, 컴팩트한 케이블 구조, 견고한 광섬유 구성, 덕트, 터널 또는 직접 매설 환경에 적합한 기계적 보호가 필요한 경우 고려해 볼 가치가 있습니다. 단순히 "신뢰도가 높다"고 기술되어 있기 때문에 구성을 선택하는 것은 그다지 유용하지 않습니다. 더 나은 접근 방식은 케이블의 테스트된 등급과 설치 기능을 실제 경로 조건에 맞추는 것입니다.

조달을 위해 필요한 섬유 수, 섬유 유형, 리본 형식(해당하는 경우), 케이블 외경, 인장 등급, 압착 등급, 작동 및 설치 온도 범위, 물 침투 요구 사항, 굴곡 반경, 외장 또는 외장 구성, 적용 가능한 테스트 표준을 지정합니다. 이는 일반적인 구조적 선호를 검증 가능한 엔지니어링 요구 사항으로 전환합니다.

FAQ

슬롯형 코어 광섬유 케이블이란 무엇입니까?

이는 개별 섬유, 섬유 다발 또는 섬유 리본이 일반적으로 중앙 금속 또는 비금속 강도 부재 주변의 원통형 코어에 형성된 나선형 또는 SZ 슬롯에 배치되는 광케이블입니다.

SZ 슬롯 코어는 무엇을 의미합니까?

SZ는 역-진동 연선을 나타냅니다. 하나의 나선형 방향으로 연속적으로 실행되는 대신 슬롯 경로는 주기적으로 방향을 바꿉니다. 이 구조는 광섬유 케이블에 대한 ITU{3}}T 권장 사항에서 인정됩니다.

슬롯형 코어 케이블은 직접 매설에 적합합니까?

그럴 수 있습니다. ITU-T L.101에는 직접 매설된 광섬유 케이블에 대해 인식된 케이블 요소로 슬롯형 코어가 포함되어 있습니다. 적합성은 여전히 ​​전체 케이블 구성과 기계적 및 환경적 등급이 프로젝트 사양을 충족하는지 여부에 따라 달라집니다.

모든 슬롯형 코어 케이블이 보호되어 있습니까?

아니요. 슬롯형 코어는 필수 갑옷 구성이 아닌 내부 코어 배열을 설명합니다. 장갑, 외피 두께, 물-차단 시스템 및 기타 보호 레이어는 제품 및 용도에 따라 다릅니다.

슬롯형 코어는 항상 느슨한 튜브보다 밀도가 더 높습니까?

아니요. 최신 리본 슬롯-코어 설계는 매우 높은 섬유 밀도를 달성할 수 있지만 최종 밀도는 섬유 직경, 리본 디자인, 슬롯 형상, 초과 섬유 길이, 보호 레이어 및 케이블 외부 직경에 따라 달라집니다. 제품-간-직접 비교하는 것이 카테고리 전체를 가정하는 것보다-더 유용합니다.

슬롯형 코어 케이블과 루즈 튜브 케이블의 주요 차이점은 무엇입니까?

주요 차이점은 케이블 내부에서 광섬유가 어떻게 구성되고 보호되는지입니다. 슬롯형-코어 설계는 중앙 코어 내의 홈에 섬유 또는 리본을 배치하는 반면, 느슨한-튜브 설계는 변형 분리를 위한 내부 공간이 있는 폴리머 버퍼 튜브 내부에 섬유나 리본을 배치합니다.

결론

슬롯-코어 구성은 제어된 광케이블 배치, 기계적 보호 및 잠재적으로 많은 광케이블 수를 필요로 하는 애플리케이션을 위한 검증된 광케이블 아키텍처입니다. 압착 저항, 인장 성능, 온도 거동, 수분 침투, 케이블 직경, 접합 방법 및 설치 환경과 같은 측정 가능한 요구 사항에 대해 완전한 케이블 설계를 선택할 때 엔지니어링 가치가 가장 강력합니다. 중요한 통신 링크의 경우 이러한 검증된 특성은 "우수한" 성능에 대한 광범위한 주장보다 더 의미가 있습니다.
