MPO 커넥터는 플러그당 하나의 광섬유 대신 단일 페룰에서 전체 광섬유 리본을 종료합니다. 이것이 전체 아이디어이며, 이것이 바로 이 형식이 데이터 센터 트렁킹, 병렬 광학 및 모듈{1}}대{2}}링크를 대신한 이유입니다. 이는 또한 MPO가 LC나 SC보다 관대하지 않은 이유이기도 합니다. 하나의 오염된 끝면 또는 하나의 잘못된 극성 설정이 커넥터의 모든 채널에 동시에 영향을 미치기 때문입니다.

이 가이드에서는 MPO 파이버 커넥터가 실제로 무엇인지, 파이버 개수가 무엇인지, 각 커넥터가 어디에 속해 있는지, 주문 시 지정해야 하는 매개변수, 설치일 전에 알아두어야 할 고장 모드에 대해 다룹니다.

MPO 파이버 커넥터란 무엇입니까?

MPO는 Multi-Fiber Push-On을 의미합니다. 인터페이스 치수가 IEC 61754-7 시리즈에 의해 정의된 직사각형-페럴 커넥터 제품군입니다.IEC 61754-7-1단일{0}}행 변형을 다루고, IEC 61754-7-2는 2행 변형을 다루고,IEC 61754-7-32행-16파이버 와이드 형식을 포괄합니다. 서로 다른 행 레이아웃에 대해 별도의 인터페이스 부품이 존재한다는 사실은 유용한 알림입니다. "MPO"는 교체 가능한 하나의 부품이 아니라 제품군의 이름을 지정합니다.

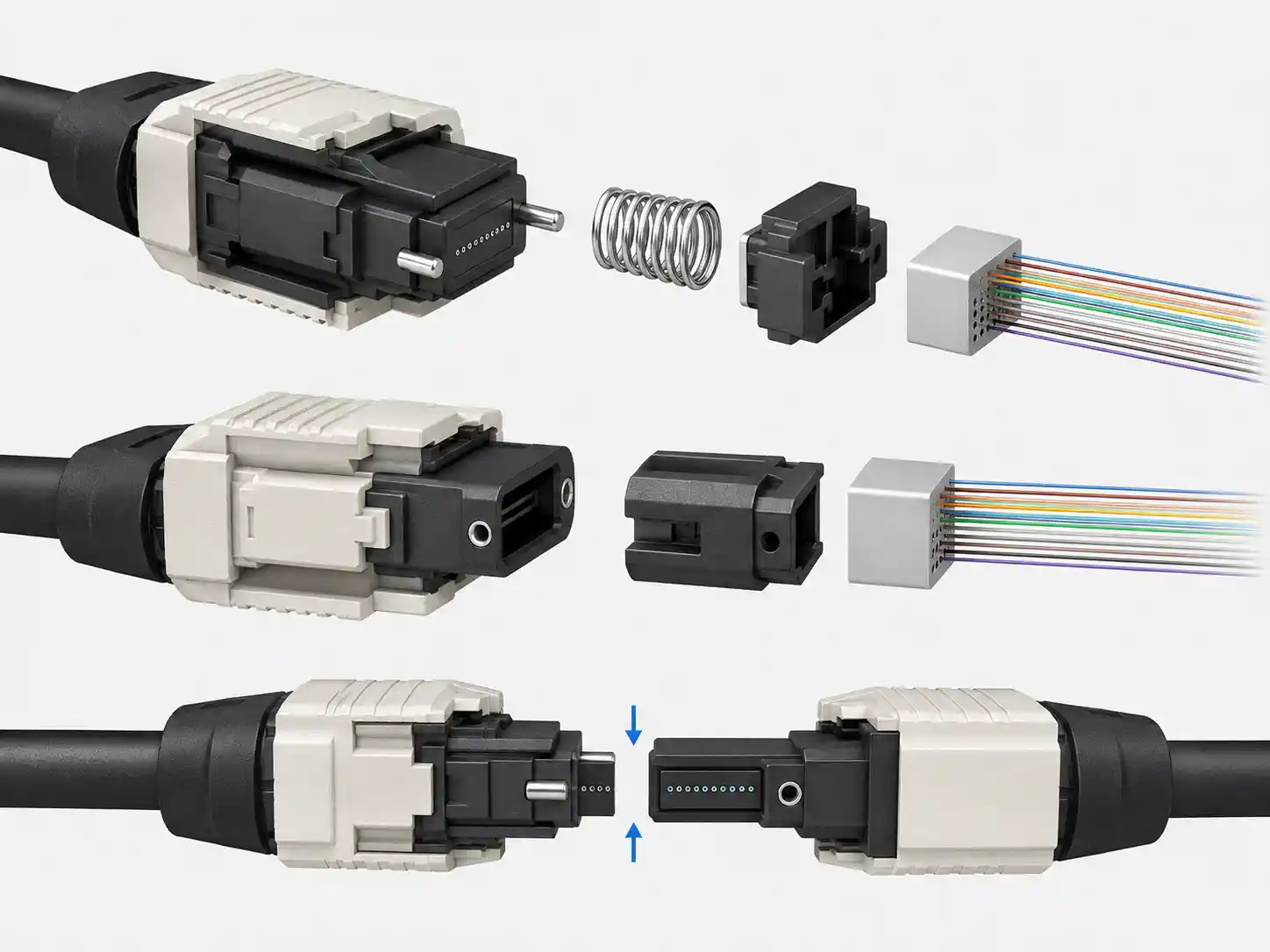

기계적으로는 세 가지 작업이 수행됩니다. MT 페룰은 정밀하게 성형된 구멍에 섬유를 고정합니다. 수형 절반에 있는 두 개의 스테인레스 스틸 가이드 핀이 암형 절반의 해당 구멍에 들어가 측면 정렬을 설정합니다. 스프링이 두 개의 페룰을 물리적으로 접촉하게 하여 광케이블 코어가 공극을 가로질러 놓이는 대신 실제로 접촉하게 됩니다. 정렬 정확도, 끝면 형상 및 청결도는 데이터시트의 커넥터 이름이 아닌 - 측정하는 손실을 결정합니다.

MPO vs MTP: 동일한 인터페이스, 특정 브랜드

MTP®는 가이드 핀 및 광섬유 구멍 직경과 같은 기능에 대해 더 엄격한 허용 오차를 갖도록 제작된 자체 MPO- 규격 커넥터에 대한 US Conec의 등록 상표입니다. MTP 커넥터는 MPO 커넥터이며 MPO 커넥터와 결합됩니다. 실질적인 차이는 부품의 적합 여부가 아니라 다중-커넥터 채널의 손실 예산에서 나타납니다. 우리는 다음 노트에서 차이점을 더 자세히 다루고 있습니다.MPO와 MTP의 차이점.

일반적인 MPO 섬유 개수 및 해당 위치

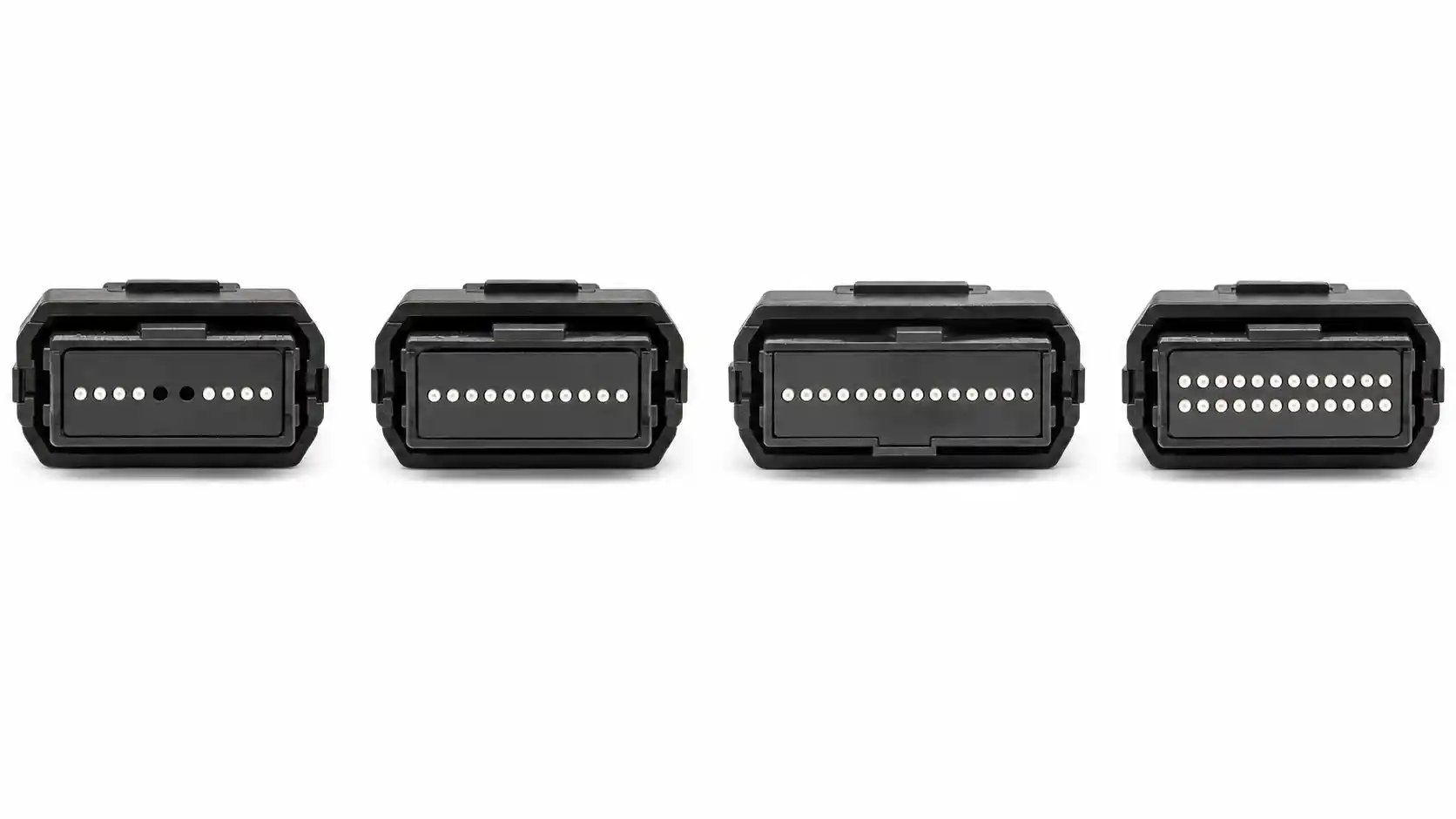

광섬유 수는 밀도에 대한 선호가 아니라 트랜시버의 미디어 종속 인터페이스와 일치해야 하기 때문에 첫 번째 결정입니다. 일반적인 구성에는 8, 12, 16 및 24개의 광섬유가 포함되며, 32, 48 및 72는 더 높은 밀도와 특수 빌드에서 사용할 수 있습니다.-

• MPO-8- 4 전송 레인 4개와 수신 레인 4개, 40GBASE-SR4 및 100GBASE-SR4에 사용됩니다. 종종 4개의 중앙 위치가 사용되지 않은 12개 파이버 페룰로 제공됩니다.
• MPO-12- 설치된-기본 기본값입니다. SR4 병렬 링크를 제공하고 이중 브레이크아웃을 위해 MPO-를-LC 카세트에 공급합니다.
• MPO-16한 행에 - 8 전송 레인 8개와 수신 레인 8개가 있으며, 400GBASE-SR8 및 800G SR8과 같은 8{4}}레인 광학 장치에 맞춰 정렬됩니다. 오프셋 키를 사용하므로 -중앙 키가 있는 12광섬유 커넥터와 잘못 결합될 수 없습니다. 우리를 참조하십시오800G MPO 16섬유 가이드모듈-측 매핑용입니다.
• MPO-24- 12개의 행 2개, 랙 장치당 광섬유 수가 단순한 극성 관리보다 중요한 경우에 사용됩니다.

제품 카피에 지속적으로 나타나기 때문에 수정할 가치가 있는 한 가지 사항은 다음과 같습니다. "144-파이버 MPO"는 거의 항상 하나의 플러그 내부에 144개의 파이버가 아니라 여러 MPO 커넥터로 종단 처리된 144개의 파이버를 전달하는 트렁크 어셈블리입니다. 프로젝트를 인용할 때는 별도의커넥터당 섬유~에서어셈블리당 총 섬유그렇지 않으면 BOM이 검토 후에도 유효하지 않습니다.

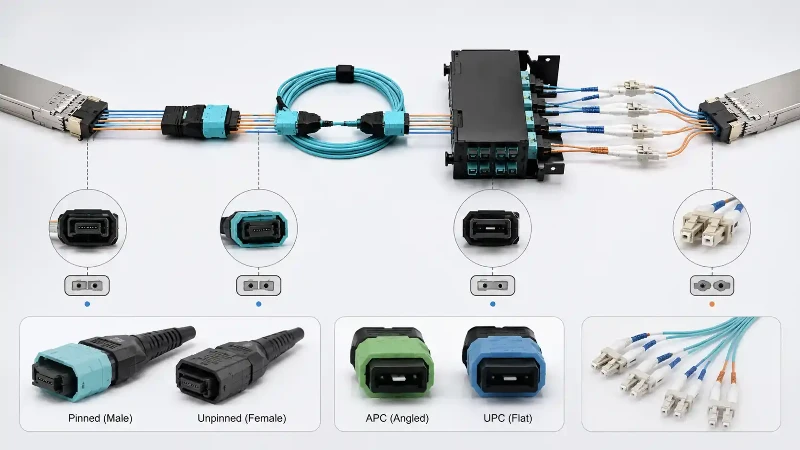

극성은 끝에 있는 메모보다는 사양에서 자체 라인에 표시할 가치가 있습니다.ANSI/TIA-568.3-E어레이 연결을 통해 송신기를 수신기에 연결된 상태로 유지하는 데 사용되는 전환 방법을 설명합니다. 트렁크, 카세트, 점퍼를 각각 다른 사람이 선택한 경우 링크가 어두워지고 커넥터가 비난을 받게 됩니다. 우리의 개요MPO/MTP 극성 방법세 가지 계획을 살펴봅니다.

MPO가 개선하는 사항과 조건은 무엇입니까?

밀도.하나의 24개 파이버 MPO는 대략 이중 LC 하나의 패널 공간을 차지합니다. 일련의 랙에서 이것이 관리 가능한 패치 필드와 아무도 건드리고 싶어하지 않는 패치 필드의 차이입니다.

설치 시간.절감 효과는 커넥터 모양이 아닌 공장 사전 종료-에서 비롯됩니다. 사전 종료된 -트렁크는 현장 접합, 접합 트레이 작업 및 광섬유 필드별 폴리싱 작업을-제거합니다.- 남은 것은 라우팅, 결합, 단면 확인 및 극성 확인입니다. 프로젝트에 여전히 현장 종료 또는 현장 맞춤 길이 절단이 필요한 경우 이러한 이점은 대부분 사라집니다.

손실 성능.삽입 손실은 카테고리로서의 "MPO"가 아닌 특정 테스트 방법에 따른 특정 제품 등급의 속성입니다. 예를 들어 US Conec은 MTP 성능을 부품 등급, 터미네이션 및 광택 품질, 엔드 페이스 청결도에 크게 좌우합니다. - 해당 회사 참조커넥터 성능 FAQ. 일반 및 최대 값, 테스트 파장 및 사용된 참조 방법은 당사를 포함한 모든 공급업체에 문의하십시오.

업그레이드 헤드룸.속도 마이그레이션을 통해 트렁크를 재사용하는 것은 원래 설계에 여분의 광섬유가 남아 있고 베이스-8/베이스-12/베이스-16 구조가 차세대 광학 장치와 일치하고 극성이 전달될 수 있으며 채널이 여전히 손실 예산을 마감하는 경우에만 현실적입니다. 이러한 조건이 유지되면 카세트와 점퍼를 변경합니다. 그렇지 않은 경우 케이블을 다시 연결합니다. 두 결과 모두 공통적이므로 케이블링 아키텍처가데이터 센터 연결 설계조달 단계가 아닌 단계.

제한 사항 및 배포 위험

• 오염이 심하게 확장됩니다.이중 커넥터의 한 점은 하나의 채널 비용이 듭니다. 24개 파이버 페룰에서는 12개 정도 성능이 저하될 수 있습니다. 매 결합 전에 다음의 기준을 사용하여 검사하고 청소하십시오.IEC 61300-3-35. 우리의 현장 가이드MPO 단면 오염범위 내에서 실패가 어떻게 보이는지 보여줍니다.
• 섬유 개수가 섞이지 않습니다.12파이버와 16파이버 커넥터는 행 레이아웃과 키 위치가 다릅니다. 이는 상호 교환이 불가능하며 어댑터로 동일하게 만들 수 없습니다.
• 핀 불일치로 인해 작업이 중지됩니다.두 개의 고정된 커넥터 또는 두 개의 고정되지 않은 커넥터는 올바르게 정렬되지 않습니다. 채널의 모든 요소를 ​​통해 성별을 추적하세요.
• 손실이 누적됩니다.트렁크와 두 개의 카세트가 있는 채널에는 직접 점퍼보다 더 많은 쌍이 결합됩니다. 등급을 선택하기 전에 연결 수를 계산하고 예산을 책정하세요.
• 개수가 많다고 해서 자동으로 더 좋아지는 것은 아닙니다.8레인 광학 장치를 공급하는 24개 파이버 트렁크는 파이버를 묶고 극성을 복잡하게 만듭니다. 개수를 인터페이스와 일치시킵니다.

•

일반적인 응용 분야

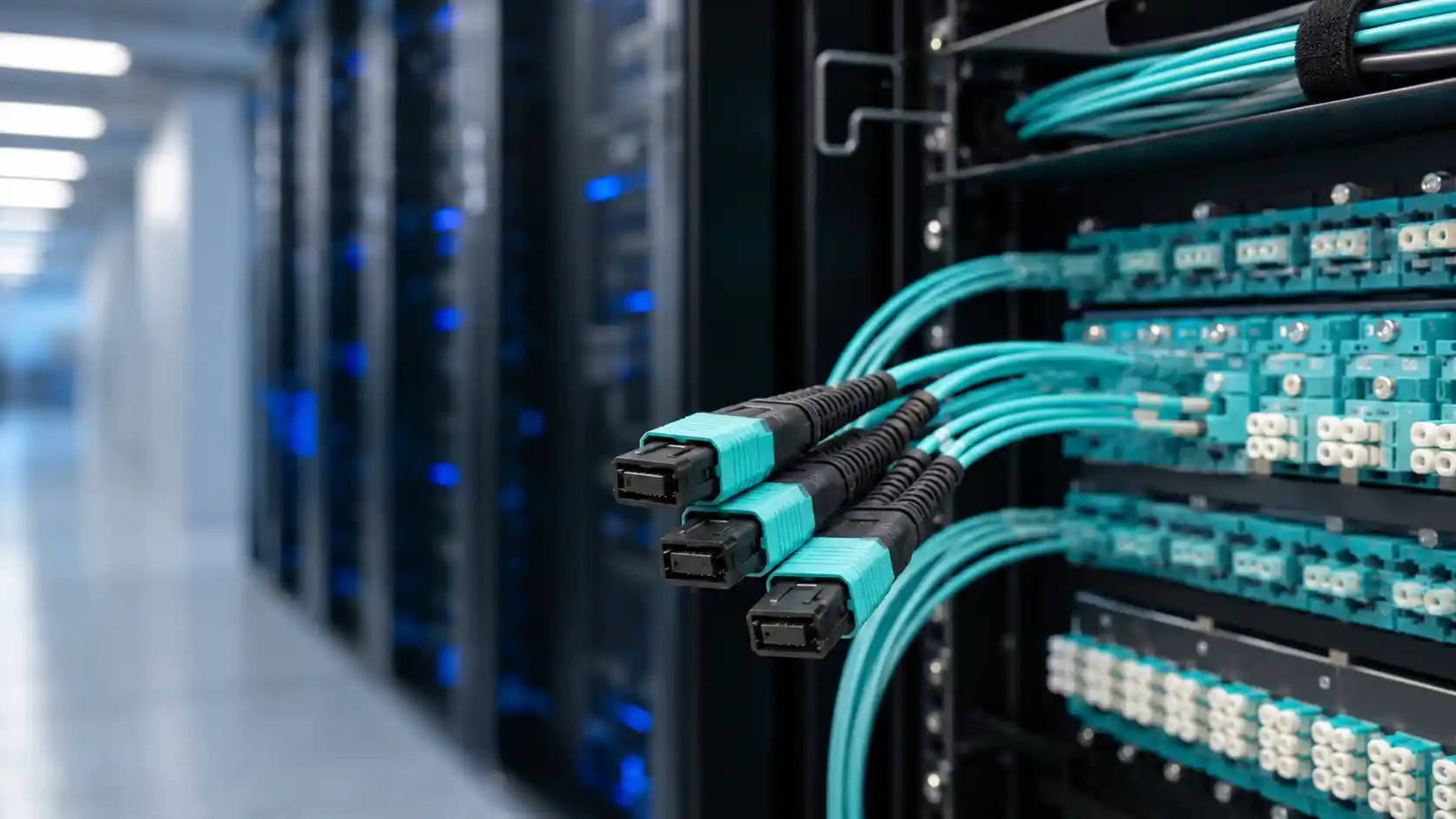

MDA, EDA 및 랙 행 사이의 백본 및 수평 트렁킹; QSFP-DD 및 OSFP 모듈에 대한 병렬 광학 링크; 다음과 같은 어셈블리를 사용하여 병렬 트렁크에서 이중 포트를 제공해야 하는 MPO-에서-LC 브레이크아웃MPO 1:N 브레이크아웃 케이블 어셈블리; 패치 패널 내부의 모듈 카세트; 루프백을 테스트합니다.

모바일 프런트홀은 때때로 일반 MPO 애플리케이션으로 나열됩니다. 아키텍처가 집합 사이트에서 병렬 파이버와 높은 포트 밀도를 사용하는 프런트홀에 MPO가 나타난다고 말하는 것이 더 정확합니다. 지점간-단일 광섬유, WDM 또는 PON에 구축된 프런트홀 링크에는 반드시 MPO가 포함되지 않으므로 네트워크 레이블이 아닌 아키텍처로 지정하세요.

400G와 800G에 대한 MPO는 무엇입니까?

커넥터를 PMD에 연결한 다음 400GBASE-SR8 및 800G SR8과 같은 모듈. 8-레인 광학 장치를 16-파이버 MPO에 깔끔하게 매핑합니다. 4레인 광학 장치는 8파이버 또는 12파이버 페룰에 표시되는지 여부에 관계없이 8개 파이버에 매핑됩니다. DR4 및 DR8과 같은 단일 모드 병렬 인터페이스는 APC 종단면을 사용합니다.

MPO가 "100G부터 1.6T까지 지원"한다는 주장에는 다음과 같은 자격이 필요합니다. 200G, 400G, 800G 및 1.6Tb/s 이더넷 PHY는IEEE P802.3dj 태스크 포스, 그의 작업은 오랫동안 확정된 게시 사양에 머무르지 않고 투표 단계를 통해 진행되었습니다.- 배포된 현실, 표준화된-및-배송, 개발 중-은 서로 다른 세 가지이며, 연결하려는 특정 트랜시버에 대해 구매 결정을 내려야 합니다.

FAQ

MPO 커넥터는 MTP 커넥터와 동일합니까?

MTP는 상표로 등록되어 있으며 US Conec의 더 엄격한-공차 허용 MPO입니다. 둘 다 동일한 IEC 인터페이스를 준수하며 서로 결합됩니다. 차이점은 호환성이 아니라 성능 등급입니다.

MPO 커넥터는 몇 개의 광섬유를 보유합니까?

일반적으로 8, 12, 16 또는 24이며 32, 48 및 72도 사용 가능합니다. 144와 같은 수치는 일반적으로 여러 MPO 커넥터로 끝나는 트렁크 어셈블리의 총 광섬유 수를 나타냅니다.

MPO 커넥터는 단일-모드인가요 아니면 다중 모드인가요?

둘 다. 단일-모드 버전은 일반적으로 끝면이 8도 기울어진 APC입니다. 다중 모드 버전은 일반적으로 플랫 PC/UPC입니다. 이들은 상호 교환이 불가능하며 혼합하면 손실이 크고 반사 손실이 낮습니다.

어떤 삽입 손실을 예상해야 합니까?

등급, 섬유 유형, 섬유 개수, 광택 및 청결도에 따라 다릅니다. 업계에서 낮은-손실 단일{2}}모드 배열 구성요소는 일반적으로 결합된 쌍당 최대 약 0.35dB로 지정되지만 모든 숫자를 제품별{4}}로 취급하고 그 뒤에 있는 테스트 조건을 요청합니다.

MPO 극성이란 무엇이며 이로 인해 링크가 실패하는 이유는 무엇입니까?

극성은 각 송신기를 맨 끝 수신기에 연결한 상태로 유지하는 매핑입니다-. TIA는 방법 A, B 및 C 전환을 정의합니다. 트렁크와 카세트 전체에 걸쳐 방법을 혼합하면 Tx가 Tx에 배치되고 링크는 결코 - 가장 일반적인 첫 번째-일 MPO 오류로 나타나지 않습니다.

LC와 같은 방식으로 MPO를 청소할 수 있습니까?

아니요. 다중-파이버 페럴에는 어레이{2}}특정 클리너와 어레이{3}}가 가능한 검사 범위가 필요하며 각 결합 전에 IEC 61300-3-35 기준에 따라 검사해야 합니다.
