맞춤형 광섬유 케이블 어셈블리는 표준 패치 케이블이 경로, 커넥터 인터페이스, 광섬유 수, 설치 환경 또는 네트워크 프로젝트의 테스트 요구 사항과 완전히 일치할 수 없는 경우 사용됩니다. 간단한 랙-대-연결의 경우 기성품-기성 점퍼로 충분할 수 있습니다. 데이터 센터 트렁크, FTTH 롤아웃, 실외 경로, 산업용 캐비닛 또는 고밀도-밀도 MPO/MTP 링크의 경우 맞춤형-조립품을 사용하면 케이블이 현장에 도달하기 전에 설치 팀이 더 효과적으로 제어할 수 있는 경우가 많습니다.
이 가이드에서는 선택 방법을 설명합니다.맞춤형 광섬유 케이블비용과 리드타임에 영향을 미치는 것이 무엇인지, 어떤 사양이 가장 중요한지, 견적을 요청하기 전에 준비해야 할 정보는 무엇인지 알아보세요.
맞춤형 광섬유 케이블 어셈블리란 무엇입니까?
맞춤형 광섬유 케이블 어셈블리는 특정 네트워크 요구사항에 맞게 제작된 사전 제작된{0}}케이블 솔루션입니다. 구매자는 표준 길이와 커넥터 조합 중에서만 선택하는 대신 광섬유 모드, 커넥터 유형, 케이블 길이, 광섬유 수, 재킷 재료, 브레이크아웃 스타일, 극성, 라벨링, 포장 및 테스트 요구 사항을 지정할 수 있습니다.
맞춤형 어셈블리에는 이중 패치 코드, 다중-광섬유 어셈블리, MPO/MTP 트렁크 케이블, 브레이크아웃 케이블, 사전 종단 처리된 드롭 케이블, 외장 외장 케이블 또는 프로젝트별-케이블 하네스가 포함될 수 있습니다. 목적은 케이블을 필요 이상으로 복잡하게 만드는 것이 아닙니다. 목적은 케이블을 실제 설치 조건에 맞게 만드는 것입니다.
표준 제품 참조의 경우 구매자는 검토할 수 있습니다.광섬유 케이블 어셈블리이를 프로젝트의 정확한 레이아웃, 경로 및 성능 요구 사항과 비교합니다.

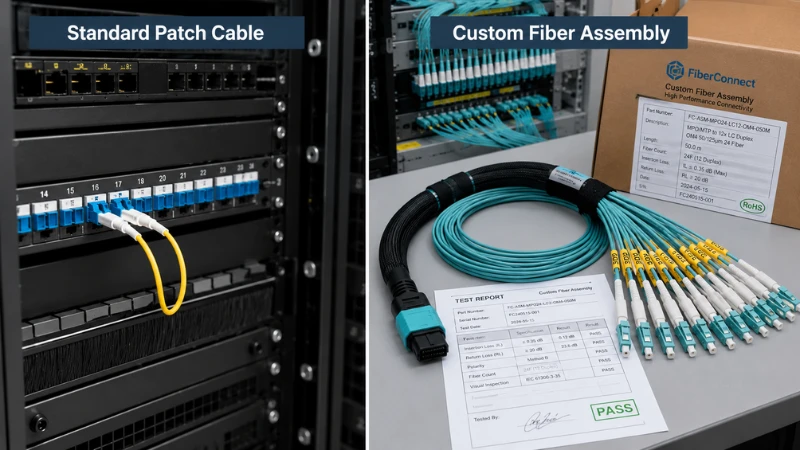

맞춤형 광섬유 어셈블리와 표준 패치 케이블 비교
첫 번째 결정은 프로젝트에 실제로 사용자 지정 어셈블리가 필요한지 여부입니다. 일반적으로 짧고 간단한 실내 연결에는 표준 패치 케이블이면 충분합니다. 케이블이 계획된 인프라, 고밀도 링크, 실외 경로 또는 현장 종단으로 인해 위험이나 지연이 추가되는 프로젝트의 일부인 경우 맞춤형 어셈블리의 가치가 더욱 커집니다.
| 옵션 | 최고의 대상 | 주요 이점 | 주요 제한 사항 |
|---|---|---|---|
| 표준 파이버 패치 케이블 | 짧은 실내 랙 연결, 일상적인 패치, 일반적인 커넥터 조합 | 빠른 구매, 간단한 교체, 일반 링크에 대한{0}}비용 효율성 | 제한된 길이, 재킷 옵션, 라벨링, 극성 및 브레이크아웃 선택 |
| 맞춤형 광섬유 케이블 어셈블리 | 데이터 센터 트렁크, FTTH 프로젝트, 산업 현장, 실외 경로, 고용량-광섬유- 케이블링 | 경로 길이, 커넥터 인터페이스, 환경, 테스트 및 문서화에 더 적합 | 보다 명확한 사양이 필요하며 생산 전에 도면 확인이 필요할 수 있습니다. |
예를 들어, 짧은LC-LC 이중 케이블 어셈블리캐비닛 내부에는 특별한 디자인이 필요하지 않을 수도 있습니다. 분기 다리, 당김 방지 장치, 포트 라벨 및 테스트 보고서가 포함된 24파이버 실외 트렁크는 단순한 패치 코드 주문으로 취급되어서는 안 됩니다.
맞춤형 광섬유 케이블 어셈블리를 선택하는 이유는 무엇입니까?
맞춤형 어셈블리를 선택하는 가장 큰 이유는 제어력입니다. 잘-지정된 케이블은 라우팅, 연결, 테스트, 라벨링 및 설치의 불확실성을 줄여줍니다. 또한 프로젝트 일정이 이미 빡빡할 때 막판{3}}현장 작업을 피하는 데도 도움이 됩니다.

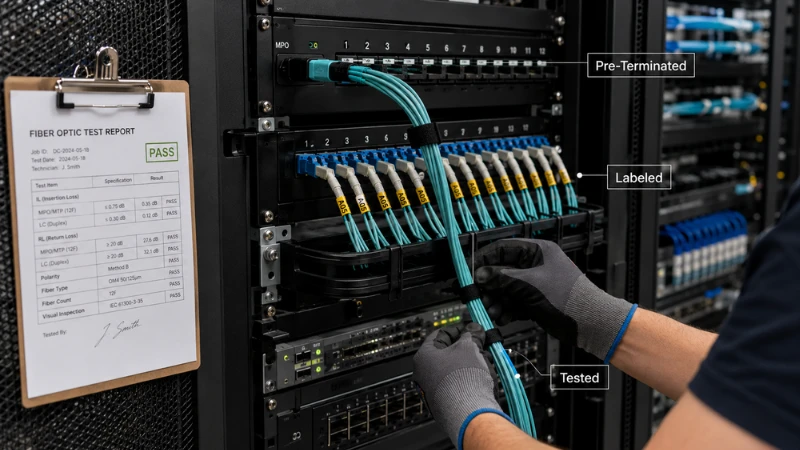

사전-종단 처리된 케이블을 사용하여 더욱 빠르게 설치
사전 종단 처리된-광섬유 케이블은 커넥터가 이미 설치 및 테스트된 상태로 배송됩니다. 이를 통해 현장 종단 작업이 줄어들고 설치자에게 더 깔끔한 경로가 제공됩니다. 즉, 케이블 배선, 끝 연결, 링크 확인, 결과 문서화 등이 가능합니다.
이는 데이터 센터 캐비닛 링크, 통신실, FTTH 액세스 포인트, 기업 백본 케이블링, 산업용 제어 캐비닛 및 실외 네트워크 확장에 유용합니다. 이러한 프로젝트에서는 지연, 문제 해결 및 재작업 비용이 표준 케이블과 적절하게 지정된 맞춤형 어셈블리 간의 가격 차이보다 높을 수 있습니다.
복잡한 네트워크 레이아웃에 더 적합
많은 광섬유 경로는 직선을 따르지 않습니다. 케이블은 트레이, 덕트, 라이저, 캐비닛, 패치 패널, 장비실 또는 실외 통로를 통과할 수 있습니다. 맞춤형 어셈블리를 통해 구매자는 생산 전에 정확한 길이, 느슨함, 브레이크아웃 레그 길이, 커넥터 끝, 재킷 유형 및 라벨 순서를 정의할 수 있습니다.
데이터 센터 프로젝트의 경우 맞춤형 어셈블리는 광범위한 연결 계획의 일부인 경우가 많습니다. 귀하의 애플리케이션에 고밀도 스위칭, 서버 캐비닛 또는 광학 모듈이 포함되어 있다면 검토해 볼 가치가 있습니다.-데이터 센터 연결 솔루션커넥터 유형과 광섬유 수를 선택하기 전에.

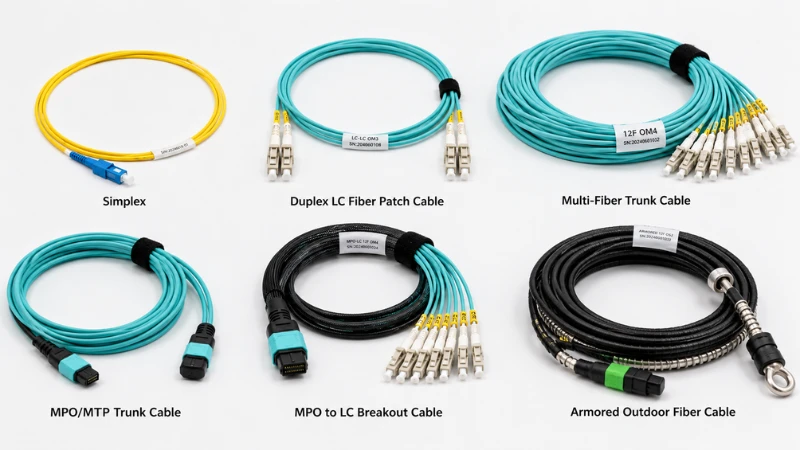

맞춤형 광섬유 케이블 어셈블리의 주요 유형
올바른 조립 유형은 애플리케이션, 공간, 전송 거리, 케이블 경로 및 장비 인터페이스에 따라 다릅니다. 다음 범주는 대부분의 통신을 포함합니다.
월 프로젝트가 필요합니다.
단순 및 이중 파이버 패치 케이블 어셈블리
심플렉스 어셈블리는 하나의 섬유를 사용합니다. 이중 어셈블리는 두 개의 광섬유를 사용하며 양방향 링크에 일반적입니다. 패널, 스위치, 광 모듈 및 네트워크 장비 간의 패치에 자주 사용됩니다.
LC 커넥터는 고밀도 패치가 필요한 곳에 일반적으로 사용됩니다.- SC 커넥터는 통신, 액세스 네트워크 및 FTTH 환경에서 흔히 발견됩니다. SC- 기반 링크의 경우SC-SC 이중 케이블 어셈블리설치된 장비 인터페이스와 일치할 경우 LC 어셈블리보다 더 적합할 수 있습니다.
다중-광섬유 케이블 어셈블리
다중-광섬유 어셈블리는 여러 광섬유를 하나의 케이블 구조로 결합합니다. 캐비닛, 패치 패널 또는 장비 영역 간에 많은 링크를 함께 라우팅해야 할 때 유용합니다. 많은 개별 패치 코드와 비교할 때 다중-광섬유 어셈블리는 케이블 관리를 개선하고 통로 혼잡을 줄일 수 있습니다.
하나의 경로에서 여러 LC 또는 SC 연결이 필요한 프로젝트의 경우 구매자는 생산 전에 광섬유 수, 브레이크아웃 방법, 레그 길이, 커넥터 주문 및 라벨링을 확인해야 합니다.
MPO/MTP 트렁크 및 브레이크아웃 케이블 어셈블리
MPO/MTP 어셈블리는 컴팩트한 인터페이스를 통해 여러 개의 광섬유를 연결해야 할 때 사용됩니다. 이는 공간과 포트 매핑이 중요한 고밀도 네트워크, 데이터 센터 백본 케이블링, 40G/100G/400G 마이그레이션 경로, 구조화된 케이블링 시스템에서 일반적입니다.
구매자는 비교할 수 있습니다MPO/MTP 제품고밀도 케이블링을 계획할 때- 링크가 MPO 인터페이스에서 여러 LC 포트로 팬아웃되어야 하는 경우MPO - LC 광섬유 점퍼 케이블맞는 구조일 수도 있습니다.
MPO/MTP 어셈블리를 주문하기 전에 극성을 확인해야 합니다. 다음과 같은 표준ANSI/TIA-568.3-E광섬유 케이블링 성능, 테스트, 측정 및 극성 요구 사항을 해결합니다. 극성이 잘못된 경우 케이블이 물리적으로 올바르게 보이더라도 전송 및 수신 경로가 올바르게 정렬되지 않을 수 있습니다.
돌파, 장갑, 야외, 매장 및 공중 조립
일부 프로젝트에는 커넥터 변경 이상이 필요합니다. 케이블에는 기계적 보호, UV 저항, 습기 저항, 설치류 보호 또는 덕트나 실외 통로를 통과할 수 있는 구조가 필요할 수 있습니다.
백본 경로에서 여러 엔드포인트까지의 실내 배포의 경우,브레이크아웃 광섬유 케이블분기를 단순화할 수 있습니다. 지하철 노선의 경우,직접 묻어 광섬유 케이블필요할 수 있습니다. 극-대-극 또는 자립-경로의 경우,공중 광섬유 케이블표준 실내 케이블 대신 고려해야 합니다.
케이블 유형을 애플리케이션에 맞추는 방법
사용자 정의 어셈블리를 선택하는 실용적인 방법은 커넥터가 아닌 설치 시나리오부터 시작하는 것입니다. 동일한 커넥터가 깨끗한 랙, 실외 덕트 또는 고밀도 MPO 트렁크에 사용될 때 매우 다르게 작동할 수 있습니다.-
| 애플리케이션 | 권장 조립 유형 | 확인해야 할 주요 사양 |
|---|---|---|
| 데이터 센터 캐비닛 또는 백본 링크 | MPO/MTP 트렁크, MPO 브레이크아웃, LC 이중 조립 | 광섬유 수, 극성, 포트 매핑, 라벨링, 삽입 손실, 반사 손실 |
| 기업 장비실 | LC 또는 SC 이중 패치 케이블 어셈블리 | 파이버 모드, 커넥터 유형, 길이, 재킷 등급, 패치 패널 인터페이스 |
| FTTH 또는 액세스 네트워크 | SC/APC 또는 LC/APC 드롭 케이블 어셈블리 | 폴리쉬타입, 드롭케이블 구조, 실외/실내 루트, 벤딩 성능 |
| 실외 도관 | 실외-등급 또는 보호 조립품 | 내습성, 당김 조건, 재킷 재질, 케이블 직경 |
| 직접 매장 경로 | 직접 매설 케이블 어셈블리 | 파쇄저항, 물차단, 장갑, 설치깊이, 경로보호 |
| 항공 노선 | 공중 또는 자립형{0}}케이블 조립체 | 스팬 길이, 인장 강도, 바람/얼음 조건, 메신저 또는 ADSS 구조 |
| 산업용 캐비닛 또는 열악한 환경 | 기갑 또는 견고한 조립 | 내마모성, 압상방지, 굴곡반경, 커넥터 보호 |
주문 전 결정해야 할 주요 사양
명확한 사양은 견적을 더 빠르게 만들고 생산 오류 가능성을 줄입니다. 공급업체가 광케이블 등급, 커넥터 광택, 극성 또는 케이블 경로를 추측해야 하는 경우 첫 번째 견적이 실제 프로젝트 요구 사항을 반영하지 않을 수 있습니다.
파이버 모드: 싱글모드 vs. 멀티모드
단일 모드 광섬유는 일반적으로 장거리 전송 거리, 통신 네트워크, 캠퍼스 링크, 데이터 센터 상호 연결 및 향후 대역폭 증가가 중요한 애플리케이션에 선택됩니다. 다중 모드 광섬유는 일반적으로 건물, 장비실 및 데이터 센터 내부의 짧은 링크에 사용됩니다.
Fiber Optic Association은 두 가지 광범위한 광섬유 범주를 설명합니다.광섬유 참조 가이드. 구매 측면에서 핵심은 간단합니다. 설치된 장비, 트랜시버 유형, 거리 및 기존 네트워크 표준에 따라 광섬유 모드를 선택하는 것입니다. 네트워크 설계에서 특별히 해당 조합을 지원하지 않는 한 단일 모드와 다중 모드를 혼합하지 마십시오.
프로젝트에 장거리-거리 또는 이동통신사{1}}급 링크가 필요한 경우 검토 가능단일-모드 광섬유옵션. 실내 데이터센터 및 기업 링크의 경우,다중모드 광섬유장비, 도달 범위 및 대역폭 요구 사항이 일치하는 경우 적합할 수 있습니다.
커넥터 유형 및 광택
커넥터 유형은 장비 인터페이스 및 패치 패널 디자인과 일치해야 합니다. LC는 고밀도 랙 환경에서 일반적으로 사용됩니다.- SC는 통신 및 FTTH 네트워크에서 널리 사용됩니다. FC 및 ST는 이전 시스템, 테스트 환경 또는 특정 산업 응용 프로그램에 나타날 수 있습니다. MPO/MTP는 하나의 컴팩트한 인터페이스를 통해 많은 광섬유를 연결해야 하는 경우에 사용됩니다.
폴란드어 유형도 중요합니다. UPC 커넥터는 많은 데이터 통신 링크에서 일반적입니다. APC 커넥터는 낮은 반사가 필요한 곳, 특히 일부 FTTH, PON 및 비디오{2}}관련 광 링크에서 자주 사용됩니다. 커넥터와 광택 종류는 함께 확인해야 하며, 별도의 사항으로 취급하지 않습니다.
섬유 수 및 케이블 구성
파이버 수는 현재 링크 및 합리적인 향후 확장과 일치해야 합니다. 간단한 연결에는 2-파이버 이중 케이블이면 충분할 수 있습니다. 백본 케이블 연결이나 고밀도 설치에는 12-파이버, 24-파이버, 48파이버 또는 더 많은 수의 어셈블리가 더 적합할 수 있습니다.
케이블 구성은 경로와 일치해야 합니다. 타이트-버퍼링된 케이블은 실내에서 자주 사용됩니다. 느슨한 튜브 구조는 실외 또는 장거리-경로 케이블에서 흔히 볼 수 있습니다. 리본 케이블은 높은 섬유 밀도를 지원합니다. 브레이크아웃 케이블은 여러 끝점으로의 라우팅을 단순화합니다. 장갑 케이블은 기계적 응력으로부터 보호합니다.
길이, 여유 및 경로 조건
케이블 길이는 기기 간의 직선 거리가 아닌 실제 경로를 기준으로 해야 합니다.- 케이블 트레이 라우팅, 캐비닛 입구, 서비스 루프, 유지 관리 여유 시간, 수직 또는 수평 경로 변경 등을 포함합니다.
개수가 많은-섬유-케이블 또는 실외 케이블의 경우 생산 전에 굽힘 반경, 당김 방향, 당김 고리 요구 사항, 릴 포장 및 설치 경로를 확인하세요. 이러한 세부 사항은 제조 가능성과 설치 성공에 영향을 미칠 수 있습니다.
극성, 브레이크아웃 스타일 및 라벨링
극성은 이중 및 MPO/MTP 시스템에 매우 중요합니다. 하나의 트렁크 케이블이 여러 커넥터 다리로 분기되는 경우 브레이크아웃 스타일도 똑같이 중요합니다. 공급업체는 제조 전에 커넥터 순서, 레그 길이, 팬{2}}보호, 포트 번호 지정 및 라벨 형식을 알아야 합니다.
케이블을 설계하지 않은 현장 팀이 어셈블리를 설치하는 경우 투명 라벨을 사용하면 추적 및 문제 해결에 몇 시간이 걸리지 않을 수 있습니다.
맞춤형 광섬유 케이블 어셈블리의 비용에 영향을 미치는 것은 무엇입니까?
맞춤형 광섬유 케이블 어셈블리의 비용은 재료, 커넥터 복잡성, 노동력, 테스트, 포장 및 배송 요구 사항에 따라 다릅니다. 길이가 중요하지만 그것이 유일한 요인인 경우는 거의 없습니다.
| 비용 요소 | 가격에 영향을 미치는 이유 | 구매자 팁 |
|---|---|---|
| 섬유수 | 섬유가 많을수록 더 많은 재료, 터미네이션 작업, 검사 및 테스트가 필요합니다. | 향후 확장을 위해 충분한 용량을 선택하되 불필요하게 많은 파이버 수를 사용하지 마십시오. |
| 커넥터 유형 | MPO/MTP, APC 및 다중{0}}레그 어셈블리는 일반적으로 단순한 이중 케이블보다 더 정밀한 처리가 필요합니다. | 견적을 요청하기 전에 커넥터 유형을 장비 및 패치 패널과 일치시키십시오. |
| 케이블 재킷 및 보호 | 장갑, 실외, 직접 매설 및 공중 구조물은 추가 재료와 제조 단계를 사용합니다. | 케이블이 습기, UV, 인장 응력 또는 기계적 손상에 직면한 경우 재킷을 다운그레이드하지 마십시오. |
| 브레이크아웃 디자인 | 부채 모양의-다리, 가지 길이, 보호 튜브 및 라벨이 생산 세부 사항을 추가합니다. | 브레이크아웃 레그 길이 또는 포트 매핑이 중요한 경우 도면을 제공하십시오. |
| 테스트 및 문서화 | 삽입 손실, 반사 손실, 극성, 단면-검사 및 직렬 보고서에는 시간과 장비가 필요합니다. | 가장 낮은 견적뿐만 아니라 프로젝트 승인에 필요한 테스트 수준을 요청하십시오. |
| 포장 | 긴 케이블, 당김 고리, 릴 및 개별 라벨이 붙은 패키지에는 추가 처리가 필요합니다. | 케이블 운송 및 설치 방법을 공급자에게 알려주십시오. |
| 수량 및 긴급성 | 소규모 배치, 특수 자재 및 긴급 생산으로 인해 단가가 증가할 수 있습니다. | 예상수량과 목표 납기일을 조기에 확인하세요. |
리드타임이 결정되는 방법
리드타임은 일반적으로 사양 명확성, 재료 가용성, 생산 복잡성 및 테스트 요구 사항에 따라 결정됩니다. 표준 구성요소로 제작된 일반 LC 듀플렉스 어셈블리는 맞춤형 라벨과 프로젝트 문서가 포함된 특수 실외 MPO 브레이크아웃 케이블보다 빠르게 이동할 수 있습니다.
실용적인 생산 흐름
- 사양 검토:공급업체는 광섬유 모드, 커넥터 유형, 길이, 광섬유 수, 재킷 및 애플리케이션을 확인합니다.
- 도면 확인:복잡한 어셈블리에는 특히 MPO/MTP, 브레이크아웃, 눈 당기기 및 라벨링 요구 사항에 대한 케이블 도면이 필요할 수 있습니다.
- 재료 확인:표준 광섬유 및 커넥터는 일반적으로 흔하지 않은 재료나 특수 구조보다 공급 속도가 더 빠릅니다.
- 생산 및 종료:케이블은 확정된 설계에 따라 절단, 준비, 종단 처리, 광택 처리 및 조립됩니다.
- 검사 및 테스트:필요에 따라 어셈블리의 광학 성능, 극성, 연속성 및 커넥터 상태를 확인합니다.
- 라벨링 및 포장:라벨, 테스트 보고서, 릴, 보호 포장 또는 프로젝트{0}}별 상자는 배송 전에 준비됩니다.
긴급한 프로젝트의 경우 지연을 줄이는 가장 빠른 방법은 처음에 완전한 RFQ를 제공하는 것입니다. 극성 누락, 불확실한 재킷 유형, 불분명한 경로 길이 또는 불완전한 브레이크아웃 세부 정보는 생산이 시작되기 전에 승인 속도를 늦출 수 있습니다.

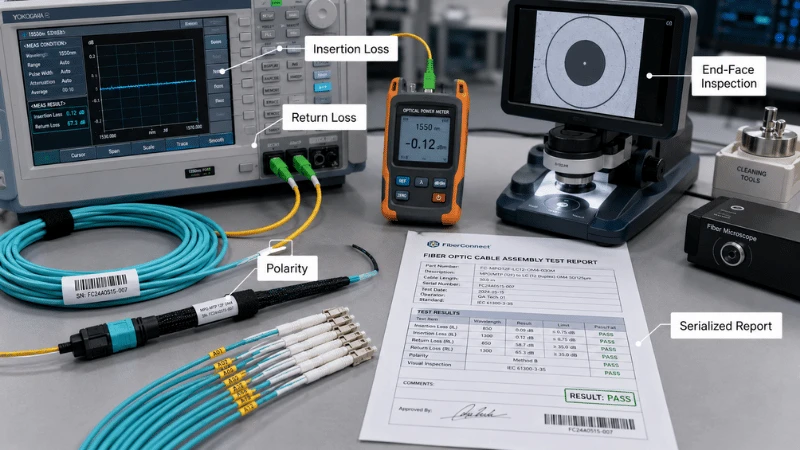

테스트 및 문서화: 무엇을 요청해야 할까요?
테스트는 프로젝트의 위험 수준과 일치해야 합니다. 간단한 실내 패치 코드에는 표준 검사와 기본 성능 검증만 필요할 수 있습니다. 공식적인 승인 요구 사항이 있는 데이터 센터 트렁크, 실외 백본 또는 프로젝트에는 더 자세한 문서가 필요할 수 있습니다.
일반적인 항목에는 삽입 손실 테스트, 반사 손실 테스트, 극성 확인, 연속성 테스트, 단면-검사 및 직렬화된 테스트 보고서가 포함됩니다. 그만큼광섬유 케이블 테스트어셈블리가 중요한 인프라에서 사용될 경우 생산 전에 프로세스를 확인해야 합니다.
커넥터 청결도 중요합니다. IEC 표준IEC 61300-3-35광섬유 커넥터 끝 부분의 잔해, 긁힘 및 결함에 대한 검사 요구 사항을 해결합니다.
얼굴. 실질적으로 깨끗하고 적절하게 검사된 커넥터는 설치 중에 피할 수 있는 링크 문제를 줄이는 데 도움이 됩니다.
올바른 맞춤형 파이버 어셈블리를 선택하는 방법
주문하기 전에 다음 절차를 따르십시오.
1단계: 애플리케이션 정의
설치 환경부터 시작하세요. 데이터 센터, 통신실, FTTH 네트워크, 기업 백본, 산업 현장, 실외 덕트, 공중 경로 또는 직매장 경로용 케이블입니까? 애플리케이션은 커넥터를 선택하기도 전에 케이블 구조를 결정합니다.
2단계: 거리, 대역폭, 장비 확인
전송 거리와 대역폭은 단일 모드 또는 다중 모드 광섬유가 적합한지 결정하는 데 도움이 됩니다. 장비 인터페이스와 트랜시버 유형도 선택한 광섬유와 일치해야 합니다. 트랜시버에 광학적으로 잘못된 케이블은 더 나은 재킷이나 커넥터 브랜드를 선택해도 해결되지 않습니다.
3단계: 커넥터 유형 및 광섬유 수 선택
커넥터를 장비와 패치 패널에 일치시킵니다. 그런 다음 현재 사용 및 합리적인 확장을 지원하는 섬유 수를 선택하십시오. 고밀도-네트워크의 경우 MPO/MTP가 케이블 정체를 줄일 수 있습니다. 간단한 장비 패치의 경우 LC 또는 SC 이중 어셈블리를 관리하는 것이 더 쉬울 수 있습니다.
4단계: 재킷을 환경에 맞추기
실내, 실외, 공중, 매몰 및 산업 경로에는 위험이 다릅니다. 습기, UV 노출, 당김 장력, 굽힘, 화재 등급, 설치류 위험 및 기계적 스트레스에 따라 재킷과 보호 수준을 선택하십시오. 저렴하지만 환경에 잘 맞지 않는 케이블은 설치 실패 후 가격이 높아질 수 있습니다.
5단계: 도면, 라벨 및 테스트 보고서 확인
복잡한 어셈블리의 경우 짧은 이메일 설명에만 의존하지 마십시오. 프로젝트에 MPO/MTP 극성, 브레이크아웃 레그, 포트 매핑, 시선 방향 당기기, 릴 포장 또는 일련 라벨이 포함된 경우 도면을 요청하세요. 생산 전에 필요한 테스트 보고서를 확인하십시오.
피해야 할 일반적인 실수
기존 네트워크를 확인하지 않고 Fiber 모드 선택
싱글모드와 멀티모드 광섬유는 서로 다른 광학 특성을 가지고 있습니다. 올바른 선택은 트랜시버, 거리, 대역폭 및 기존 인프라에 따라 달라집니다. 프로젝트가 기존 네트워크의 확장인 경우 새 어셈블리를 주문하기 전에 이미 설치된 것이 무엇인지 확인하십시오.
MPO/MTP 극성 무시
MPO/MTP 극성은 고밀도 케이블링에서 혼동을 일으키는 가장 일반적인 원인 중 하나입니다.- 유형 A, 유형 B, 유형 C 및 기타 극성 방법은 전송 및 수신 광섬유 정렬 방식에 영향을 미칩니다. 주문하기 전에 항상 필요한 극성 방법과 포트 맵을 확인하십시오.
실외 경로에서 실내 케이블 사용
실내 케이블은 습기, UV 노출, 당김 조건 또는 기계적 손상을 견디지 못할 수 있습니다. 실외 배선의 경우 커넥터 유형뿐만 아니라 설치 경로에 따라 케이블 구조를 선택하십시오.
케이블 도면 없이 주문하기
간단한 패치 코드에는 도면이 항상 필요한 것은 아니지만 다중-섬유, 브레이크아웃, MPO/MTP, 실외, 긴-길이 또는 프로젝트- 라벨이 붙은 조립품에는 도면을 사용하는 것이 좋습니다. 커넥터 끝, 분기 길이, 라벨, 극성 및 포장에 대한 오해를 방지합니다.
테스트를 정의하지 않고 최저가 요구
한 견적에는 테스트 보고서, 극성 확인, 단면 검사, 라벨 및 보호 포장이 포함되어 있고 다른 견적에는 포함되지 않은 경우 두 가격은 동일하지 않습니다. 공급업체를 비교하기 전에 승인 요구 사항을 정의하십시오.
맞춤형 광섬유 케이블 어셈블리에 대한 RFQ 체크리스트
- 견적을 요청하기 전에 다음 정보를 최대한 많이 준비하세요.
- 적용 분야: 실내, 실외, 데이터 센터, FTTH, 산업, 공중, 덕트 또는 직접 매장
- 섬유 모드: 싱글모드 또는 다중 모드
- 섬유 등급: OS2, OM3, OM4, OM5 또는 기타 프로젝트 요구 사항
- 섬유수
- 느슨한 경로와 서비스 루프를 포함한 케이블 길이
- 각 끝의 커넥터 유형
- 폴란드어 유형: 필요한 경우 UPC 또는 APC
- 케이블 구조: 이중, 트렁크, 브레이크아웃, 외장, 실외, 리본, 타이트-버퍼 또는 루즈 튜브
- 재킷 소재 및 등급
- 해당되는 경우 MPO/MTP 극성 및 핀 유형
- 해당하는 경우 브레이크아웃 레그 길이 및 커넥터 순서
- 라벨링 및 포트 번호 지정 요구 사항
- 테스트 및 보고 요구 사항
- 릴, 풀링 아이 또는 개별 포장을 포함한 포장 요구 사항
- 수량 및 목표 납기일
- 가능한 경우 도면, 네트워크 다이어그램 또는 샘플 사진
- 프로젝트가 공급업체 검토 준비가 되면 사양, 도면 및 수량 요구 사항을 다음을 통해 보내십시오.연락처 페이지기술팀이 타당성, 견적 범위, 리드 타임을 확인할 수 있습니다.
FAQ
Q: FTTH 드롭 케이블은 무엇에 사용됩니까?
A: 광섬유 액세스 네트워크의 마지막 섹션을 집, 사무실, 광 콘센트 또는 ONT에 연결합니다.
Q: 실내 및 실외 드롭 케이블의 차이점은 무엇입니까?
A: 실내 케이블은 일반적으로 화염 성능, 유연성 및 쉬운 라우팅을 강조합니다. 실외 케이블에는 햇빛, 습기, 온도 변화 및 기계적 부하에 대한 적절한 저항이 필요합니다.
Q: G.657A2는 항상 G.652D보다 우수합니까?
답변: 아니요. G.657A2는 일반적으로 더 나은 굽힘 성능을 제공하지만 올바른 선택은 경로 형상, 케이블 디자인, 호환성, 프로젝트 사양 및 비용에 따라 달라집니다.
Q: FRP 또는 Steel Wire를 선택해야 합니까?
답변: FRP는-비금속이며 전기 절연성이 있습니다. 강철 와이어는 경쟁력 있는 비용으로 강력한 인장 지지력을 제공할 수 있지만 전도성이 있습니다. 인장 등급, 경로 조건 및 전기-안전 요구 사항을 기준으로 부재를 선택합니다.
Q: 언제 사전 종단 처리된 케이블을 사용해야 합니까?-
A: 설치 속도, 반복 가능한 커넥터 품질 및 신속한 수리가 우선순위이고 경로 길이를 정확하게 계획할 수 있는 경우 사용하십시오.
Q: APC와 UPC 커넥터를 함께 연결할 수 있습니까?
A: 생산 링크에서 직접 결합되어서는 안 됩니다. 끝-면 형상이 다르기 때문에 과도한 삽입 손실과 반사가 발생할 수 있습니다.
Q: 단단한 코일링이 손실을 증가시킬 수 있는 이유는 무엇입니까?
답변: 작거나 불규칙한 코일은 매크로-굽힘 또는 마이크로{1}}굽힘을 생성할 수 있습니다. 결과적으로 광학 경로가 변경되면 감쇠가 증가합니다. 케이블의 지정된 굴곡 반경 이상으로 느슨하게 보관하십시오.
Q: 설치 후 케이블을 어떻게 테스트해야 합니까?
A: 최소한 프로젝트 승인 계획에 따라 경로와 커넥터를 검사하고 링크를 측정하십시오. OLTS는 일반적으로 종단-대-손실에 사용되는 반면, OTDR은 이벤트를 찾고 문서화하는 데 유용합니다.
결론: 단지 커넥터가 아닌 프로젝트 주변의 어셈블리를 선택하십시오
맞춤형 광섬유 케이블 어셈블리는 프로젝트에 경로 길이, 커넥터 인터페이스, 광섬유 수, 설치 환경, 극성, 라벨링, 테스트 또는 배송에 대한 특정 요구 사항이 있는 경우 가장 가치가 있습니다. 표준 패치 케이블은 단순한 실내 링크에 적합하지만 복잡한 네트워크에는 보다 정확한 계획이 필요합니다.
주문하기 전에 애플리케이션을 정의하고, 광섬유 모드와 커넥터 유형을 확인하고, 케이블 구조를 경로에 일치시키고, 극성과 라벨을 확인하고, 필요한 테스트 문서를 결정하십시오. 명확한 RFQ는 공급업체가 정확하게 견적을 내는 데 도움이 되며 설치 팀이 실제 현장 조건에 적합한 케이블을 받는 데 도움이 됩니다.
